CNC

Getting Started Hafven CNC

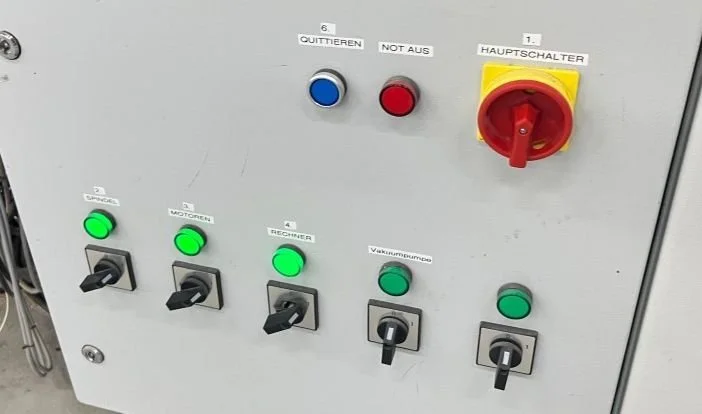

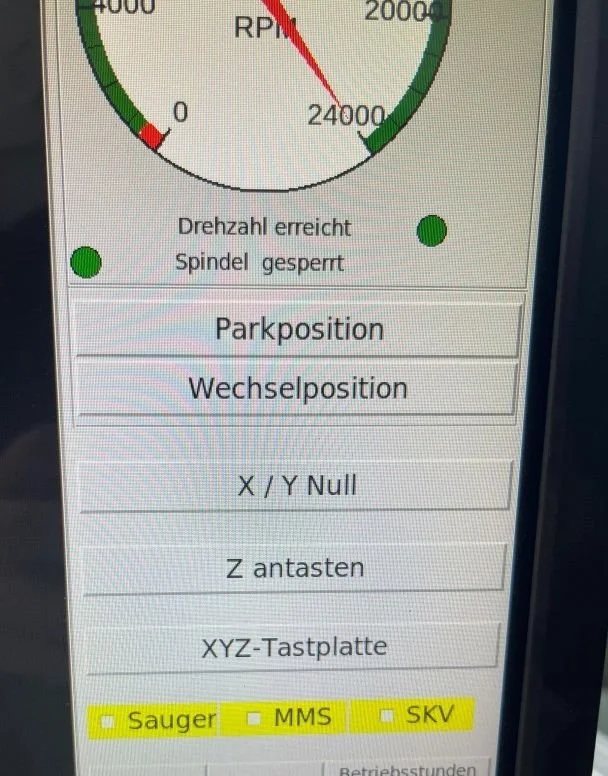

• Alles anschalten nach der Reihenfolge Beschriftung (Reminder: Karte besorgen [Schritt 5])

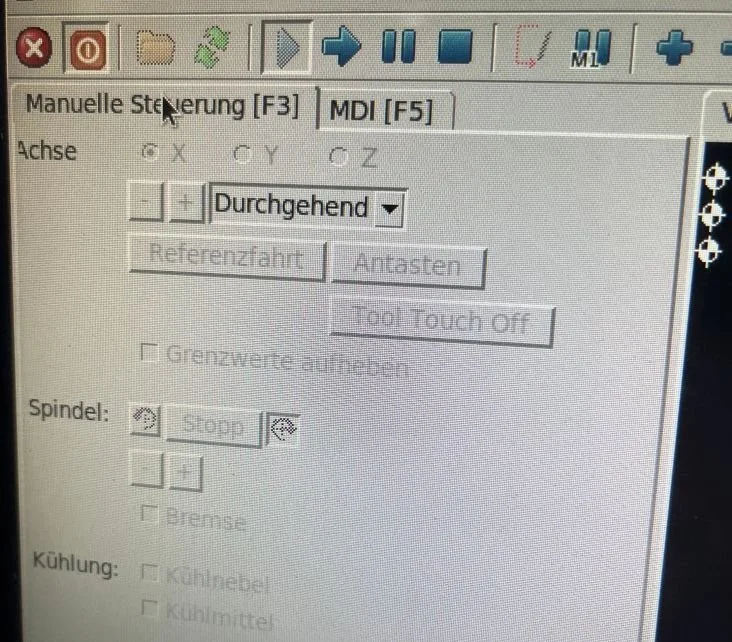

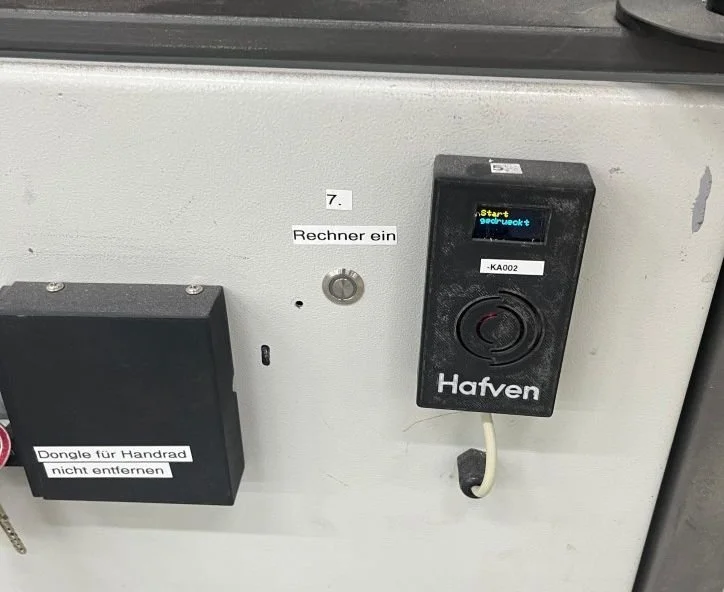

• Rechner starten und in LinuxCNC Referenzfahrt durchführen





• Opferplatte auflegen und Werkstück einspannen

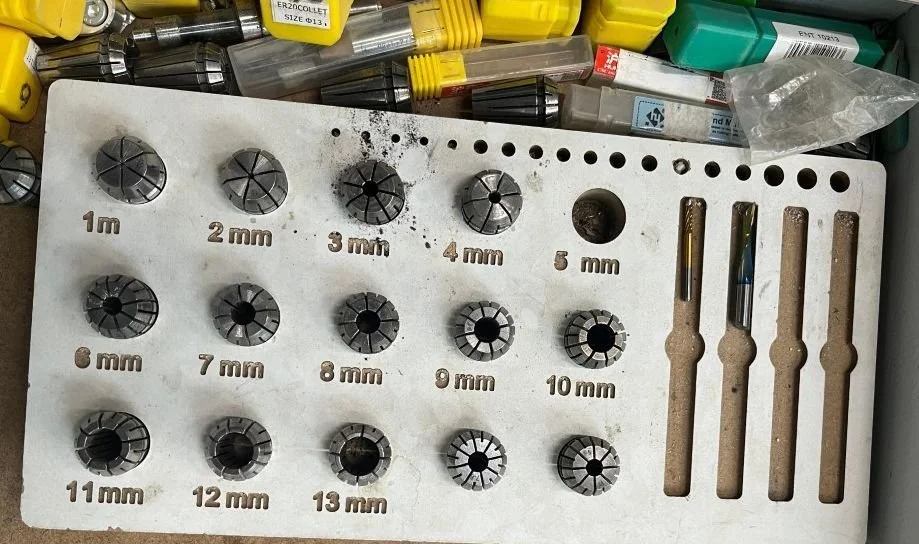

• Tastplatte auflegen und Messwerkzeug einspannen (Werkzeug 99)



• Programm XYZ Tastplatte laufen lassen



• NGC Datei laden (auf M6 T1 achten und Anleitung folgen)

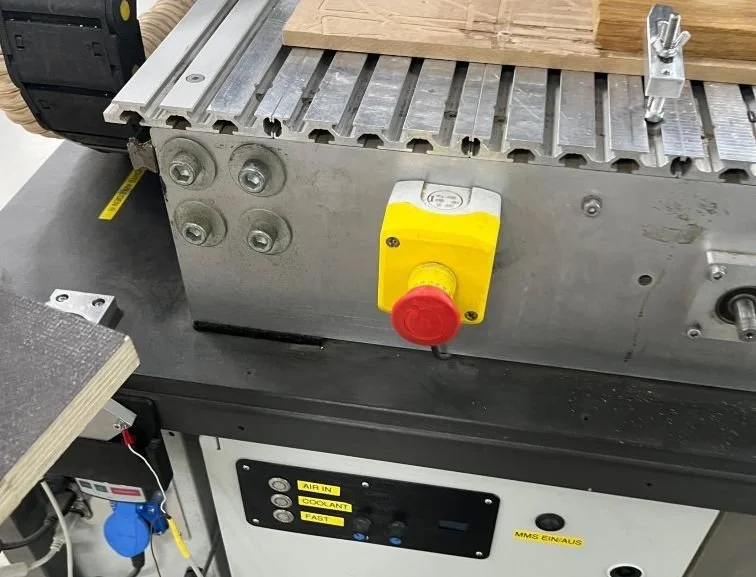

• Notaus im Blick behalten :D



EstlCAM

Link: https://www.estlcam.de/

Vorbereitung für Hafven:

• In Estlcam unter Einstellungen/Grundeinstellungen LinuxCNC als CNC-Programm auswählen.
• Unter Einstellungen/CNC Programme auf "Einstellungen öffnen" klicken.
• CNC-Programm Voreinstellungen bzw. Postprozessor ohne Werkzeugwechsel bzw. mit Werkzeugwechsel für die CNC-Fräse im Hafven laden.
• Nun muss sichergestellt werden, dass der Postprozessor auch dauerhaft hinterlegt ist. Hierzu nun auf "Einstellungen speichern" klicken und die Datei unter dem dort vorgeschlagenen Verzeichnis speichern.

Hinweise:

• Spindel (U/min) = 24.000
• Nullpunkt definieren (werkstück messen)
• Vorschub (mm/min) und Spindel (U/min) pro Werkzeug in der Tabelle festlegen; maximal 80 % des Herstellerwerts als Startwert.
• Tauchtiefe pro Durchgang konservativ wählen (0,5–1× Werkzeug-Ø) und bei harten Materialien reduzieren.
• Immer vor dem Export mit Vorschau und 3D-Darstellung prüfen – verdeckte Bereiche kontrollieren, Kollisionen erkennen.
• Zum Schluss "als CNC-Programm speichern"

Tastenkürzel:

Fräser

Liste alle Fräser, die ich aktuell nutze.

Schaftfräser

• Anwendung: Ideal für präzise Eckrund- bzw. Fasen-Profiles und zum sauberen Entfernen von Graten.
• Bezichung: Eckrundung Fräse Schaftfräser 3-12 mm Entgraten CNC Holz Metall Fräser Anfasfräser Ecke Rund über Bit

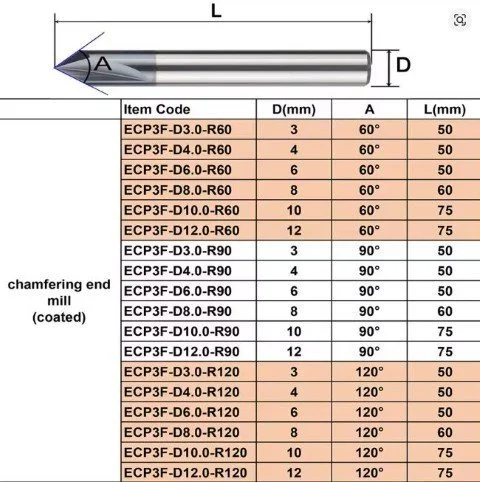

Item	Quantity	D(mm)	L(mm)	R	Image

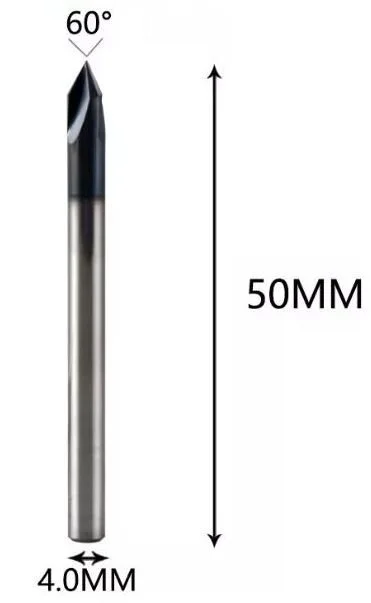

ECP3F-D4.0-R60	2	4	50	60

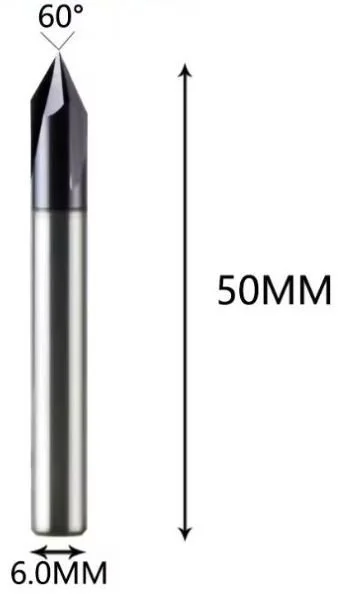

ECP3F-D6.0-R60	2	6	50	60

Kugelkopffräser

• Anwendung: 3D-Kontur- und Flächen-Finishing mittlerer Detailstufe in Holz, Kunststoffen und NE-Metallen; sanftes Glätten von Konturen und Ecken.
• Bezichung: Wolfram-Vollhartmetall-beschichteter Kegel-Kugelkopf-Bit CNC-Fräser Fräser für Holz und Fräser für Metall-Schaftfräser

Item	Quantity	D(mm)	L(mm)	R	L(mm)	Image
R0.25-15-D4	2	4	15	N/A	0,25

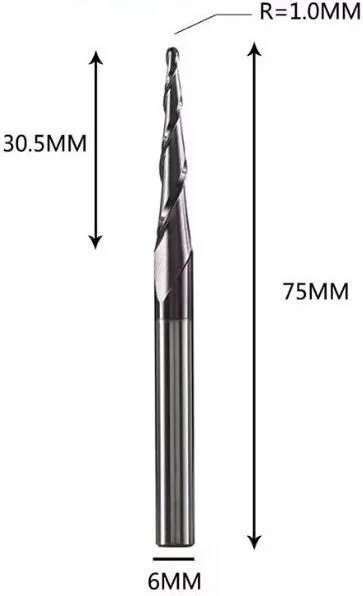

R1.0-30.5-D6	2	6	30	N/A	1,00

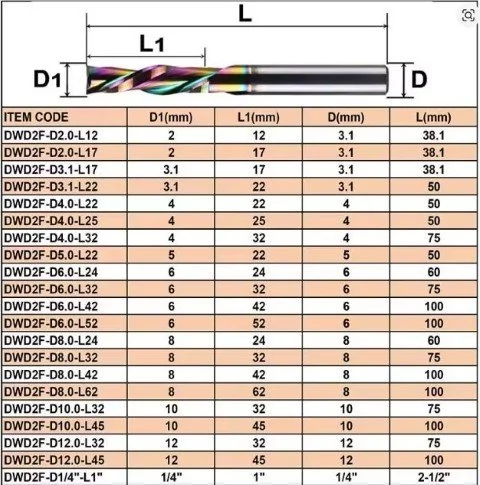

2-schneidiger Spiralfräser

• Anwendung: Universell für Nuten, Taschen und Kantenbearbeitung in Holz, MDF und beschichteten Platten; saubere Spanführung dank Down-Cut.
• Bezichung: DLC-Beschichtung Vollhartmetall-Fräser 3.1 4 6 8 6,35 mm 2-schneidiger Spiralfräser Schaftfräser Holz MDF Down Cut

Item	Quantity	D(mm)	L(mm)	Image

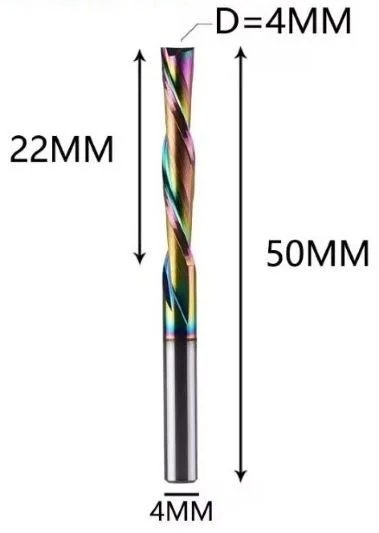

DWD2F-D4.0-L22	2	4	22

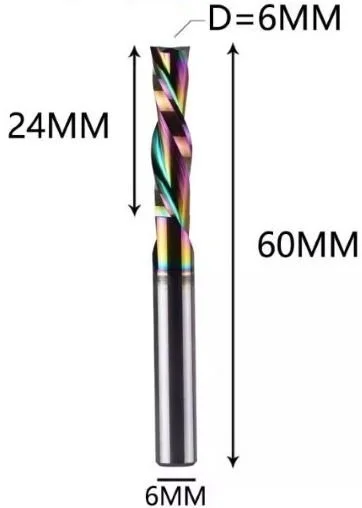

DWD2F-D6.0-L24	2	6	24

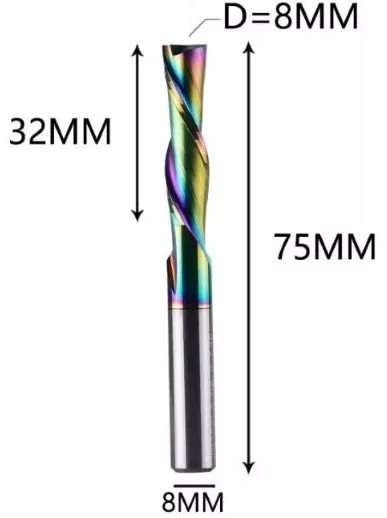

DWD2F-D8.0-L32	2	8	32

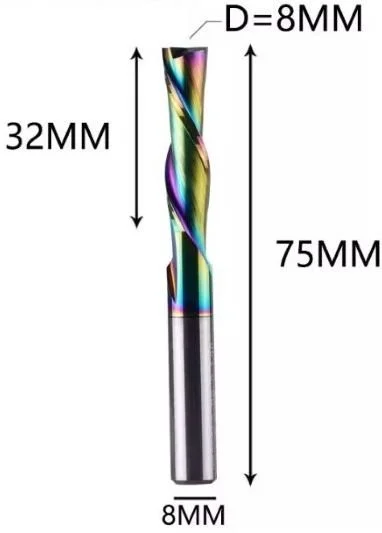

DWD2F-D10.0-L32	1	10	32
NoName	8	3,175	17

4-schneidiger Spiralfräse

• Anwendung: Fein- und Schlichtfräsen von Stahl, Edelstahl, Guss und NE-Metallen – glatte Oberflächen durch hohe Schnittkante/Zahnzahl. In Holz/Kunststoff meiste Schneiden überdimensioniert – besser 2–3-Schneider verwenden.

G Codes

Wichtige G-Codes & HAL-Befehle

Examples

• EstlCAM LinuxCNC Tic Tac Toe
